脱硝喷枪厂家:河北SKL-GM脱硝喷枪安装使用说明书(二)
作者:  来源: http://www.hebeisikailin.com/gsxw/n721.html   发布时间:2018-10-22

3.3炉壁开孔

◆炉壁开孔时,开孔直径应该保证外径89mm的套筒顺利插入,可以使用外径89或96mm的水钻进行开孔作业;

◆选好开孔点且前期准备工作完成后,进行开孔作业,炉壁外层铁板可使用气割割出圆孔,然后使用水钻钻孔;

◆钻孔时注意钻入压力不要太大,以防顶踏浇注料,并适量加水冷却钻头;

◆钻孔途中要时常拔出钻头,将内部浇注料倒出,进行统一处理,直到打通整个炉壁。

3.4固定套筒

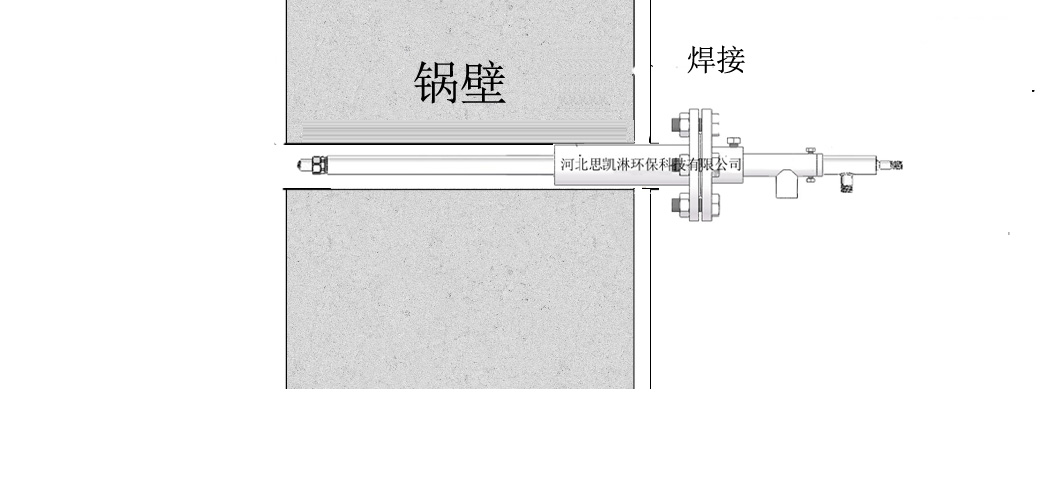

喷枪孔全部开好之后,进行套筒的安装固定,套筒安装时应该与喷枪孔平行,并保证套筒前端与炉内壁齐平,切记不能将套筒伸入炉膛,否则会严重影响喷枪和套筒的使用寿命。套筒安装示意图如图3:





3.5固定喷枪

◆固定喷枪时护管伸入套筒的长度应与之前测量的长度【L+150】一致,或者稍小于该值(3cm以内);

备注:喷枪适当缩进炉壁也不会存在湿壁的现象,而且可以有效避免灰渣对喷枪的烧蚀磨损,即喷枪伸入长度与套筒前端齐平或者略短于套筒,喷头不会直接与烟气流接触,然后将两片法兰用紧固螺栓连接即可,每支喷枪都按照此顺序确定固定位置。

3.6喷枪的连接

◆确定好开孔位置之后,需要将喷枪所需的液路和气路管引到喷枪附近。

◆我公司发货物品中已包含了两个一头带螺纹的焊接短管;备注:将该两支短管与总气路和液路到喷枪的位置末端焊接即可,其中一支与液路相连,另外一支与气路相连,使短管到喷枪固定好之后的接口距离不大于1000mm,以保证软管可以正常连接并有足够的余量。

◆喷枪管路连接时注意进气口和进液口的位置,不能接反,具体接口参考下图,两支胶管应该在前端安装球阀,此外,喷枪进液管及进气管球阀后边安装过滤器。



◆球阀与过滤器、过滤器与软管、球阀与软管相连时使用对丝连接,注意对丝与软管相连的那端使用对丝的球面那一面而不是对丝平面的那面,否则会造成胶管和对丝之间密封不严。对丝球面密封如下图:



3.7主气路连接图






气路推荐连接方式如下图所示,可以实现远程控制电磁阀的开闭,将减压阀出口压力调至喷枪所需压(0.25-0.5MPa),旁路球阀始终保持一个小的开度,在电磁阀关闭的情况下有少量压缩空气通入喷枪,防止堵塞喷孔及护管内积灰。
